I. Introduction
a) Rappel : Qu'attendez-vous par la bannière de potentielle ?
b) Motivation
Comment appelle-t-on l'opération qui consiste à commander le bane positive et négative d'un générateur à un récepteur ?
c) Annonce :
II. Développement : Quand est-ce qui une fonction PN et Polarisé dans le sens passant.
III. SYNTHESE
-Comment fonctionne la fonction PN dans le sans passant ?
V. APPLICATION
Comment appelle-t-on les pasteurs des charges maforitaires qui ont franchi la mire de potentielle?
La barrère de potentielle est l'obstacle que doit surmonter les porteurs des charges pour pénétré dans la région apposé.
L'opération qui consiste à connecter le générateur à un récepteur s'appelle "la polarisation"
Aujourd'hui nous allons étudier: Jonction PN POLARISEE Dans Le sens Passant

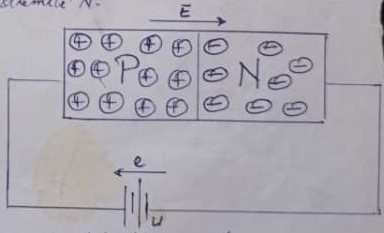

Une jonction PN est polarisée dans le sens passant lorsqu'on connecte le pôle positif du générateur à l'extrémité P du semi-conducteur et de pôle négatif à l'extrémité N.
Principe de fonctionnement
La tension U du générateur crée un champ électrique E dans le sens du courant du plus vers le mans.
Ce champ s'appose à l'action du champ interne e. Comme E est beaucoup plus important que e, il permet à nouveau la diffusion des électrons et des lacunes (tan) la barrière de potentiel est surmontée.
Les électrons vont circule de la region N vers le region P et les trous en sens inverse. Une courant important I prend naissance, la résistance de la Jonction PN est extrêmement faible. lorsque la tension aux bornes de la fonction est très faible, le courant direct est également très faible
les nouveaux porteurs des charges sont appelés "les minoritoires excédentaires"
