PIGNON ET CRÉMAILLÈRE
Domaine Professionnel Sous domaine Professionnel
Section Technique Option Mécanique Auto
Discipline Résistance des matériaux (RDM) Classe 6ème
Matériel didactique Cric Auteur SCHOOLAP.COM
Objectif opérationnel À la fin de la leçon, l'élève sera capable de citer les applications pratiques du système pignon et crémaillère.
Réference R BASQUIN, page 469.
Activité initiale

RAPPEL

Quelle est la caractéristique principale d'un treuil?

MOTIVATION

Citer d'autres éléments qui jouent le même rôle que le tambour

ANNONCE DU SUJET

Qu'allons-nous étudier aujourd'hui ?

RAPPEL

Un treuil est caractérisé par un tambour sur lequel est enroulé le câble.

MOTIVATION

Nous avons: pignon et crémaillère, vis et écrou.

ANNONCE DU SUJET

Aujourd'hui, nous allons étudier le système pignon et crémaillère.

Activité principale

II.3. PIGNON ET CREMAILLERE

II.3.1. Déscription

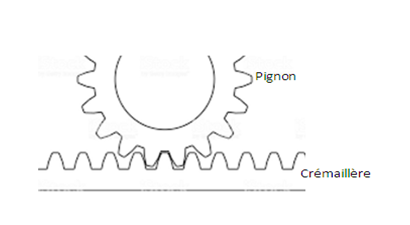

Ce mécanisme n'est autre qu'n système de 2 roues dentées dont l'une, la crémaillère, a un rayon infiniment grand.  La circonférence primitive de la crémaillère est une droite tangentielle à la circonférence primitive du pignon.

II.3.2. Fonctionnement

a) c'est généralement le pignon qui est moteur, on le fait tourner autour de son axe et la crémaillère se déplace d'un mouvement de translation rectiligne.

Désignons par:  d= diamètre primitif du pignon en (m)

                           n= son nombre de tr/min

La vitesse circonférentielle du pignon sera:   V=πdn/60: c'est la vitesse de translation de la crémaillère

b) Comme tous les couples des roues dentées, le système pignon et crémaillère est réversible. La crémaillère peut donc être motrice, mais le cas est exceptionnel

II.3.3 Applications pratiques

On rencontre la transmission de MCC et MRC par pignon et crémaillère dans les cas suivants:

  • les raboteuses des machines outils; commande d'un plateau
  • certains étau limeurs: commande d'un coulisseau porte outil
  • trainadrs de tour
  • le cric
  • commande des vannes, de proches de perceuses.
Synthèse

Dans le système pignon et crémaillère, quel est l'élément qui est moteur?

C'est très souvent le pignon.
